Тиристорные преобразователи КЕМРОН

Тиристорные преобразователи КЕМРОН с высокомоментными двигателями постоянного тока, которые предназначены для электрического привода металлорежущих станков с ЧПУ.

Условия эксплуатации

• Температура окружающей среды - 5...45ºС;
• Max влажность воздуха - 80% при t=30ºС;
• Высота над уровнем моря до 1000 м.

Окружающая среда должна быть взрывобезопасной, запрещено наличие токопроводимой пыли и активных газов/паров, в концентрации, которая оказывает разрушительное воздействие на металл и изоляцию.

Конструкционные особенности

Тиристорные преобразователи КЕМРОН - это однокоординатные модули, которые имеют блочную конструкцию. Она обеспечивает оперативную замену блоков и свободны доступ ко всем контрольным элементам и точкам.

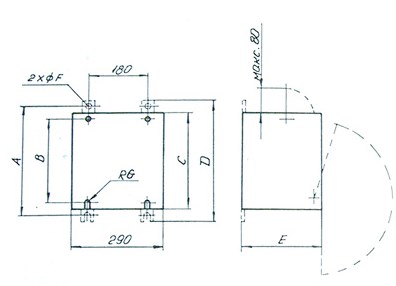

Рис.1 Габаритные и установочные размеры Преобразователи Кемрон

Преобразователь состоит из тиристорного блока и блока управления. Тиристорный блок состоит из двух выпрямителей по шестипульсной схеме, которая имеет среднюю точку. В блоке управления есть четыре платы:

1. Питание и управление тиристорами;
2. Фазовое управление;
3. Логика;
4. Регуляторы.

Стоит отметить, что плата "Питание" закреплена перед блоком тиристоров, а остальные последовательно установлены перед ней на аппарате.
