Преобразователи КЕМЕК

Преобразователь Кемек используется для укомплектования приводов с раздельным управлением, для электроприводов роботов с двигателями постоянного тока 1ПИ/2,3;4,7 и 3,5 Nм.

Условия эксплуатации

• Температура окружающей среды  - 5...45ºС;
• Max влажность воздуха 80% при 30ºC;
• Высота над уровнем моря до 1000 м;

Преобразователь имеет силовой блок, блок управления. Его устанавливают для вертикального монтажа в металлическом шкафу. Обеспечена возможность вертикальной циркуляции воздуха через преобразователь.

Блок управления содержит четыре платы "Питание", "Логика", "Регуляторы", "Фазовое управление". Плата "Питание" закреплена над тиристорным блоком, у другие установлены перед ней на самом аппарате, обеспечивающего вращение каждой из них вокруг неподвижной оси.

Тиристорный блок представляет собой управляемый выпрямитель, которые имеет трехфазные мостовые схемы.

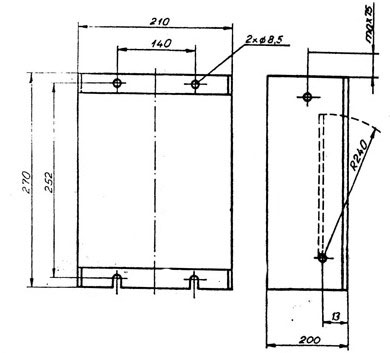

Рис.1 Габаритные и установочные размеры Преобразователя Кемек
