Устройство РЗЛ-01.02К1

Устройства РЗЛ-01.02К1 относятся к микропроцессорным терминалам, которые применяются в качестве элементов систем контроля, управления и защиты объектов электроснабжения различных объектов. Использование современных технологий широкого спектра инновационных решений позволило гарантировать релейным блокам высокую производительность и отказоустойчивость при работе в разных эксплуатационных режимах.

Функциональные задачи

Релейные блоки этой модификации рассчитаны на то, чтобы:

• обеспечивать контроль, управление и защиту отводящей линии электропередачи с напряжением от 6 до 35кВ (может применяться как для воздушных проводных линий, так и кабельных навесного типа или подземного);
• выполнять контроль параметров функционирования электросетей по установленному алгоритму;
• создавать резервные системы защиты трансформаторных подстанций;
• обеспечивать защиту систем секционных и вводных выключателей.

В процессе работы этого устройства можно рассчитывать на использование следующих функциональных инструментов:

• токовая защита;
• ненепавленная токовая защита на землю;
• автоматическое повторное включение выключателей;
• система резервирования отказа выключателей и др.

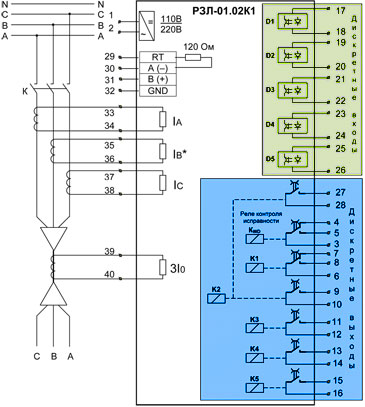

Особенности конструкции релейного блока

РЗЛ-01.02К1 выполнен в виде цельного блока из стали и владеет двумя панелями: передняя – функциональная панель и задняя – коммутационная. На лицевую панель вынесены функциональные клавиши настройки и управления, система светодиодной индикации, цифровой дисплей и RS-232C интерфейс. Благодаря этому интерфейсу возможна коммутация блока с персональным компьютером, посредством которого выполняется конфигурирования системы релейного устройства. Обмен потоками информации осуществлен через протокол Modbus RTU с применением специального софта "Relsis Config".

Условия для эксплуатации

Устройство рассчитано для использования во взрывозащищенной среде, в которой отсутствует токопроводящая пыль и примеси агрессивных газов. Температурный режим в помещении должен отвечать установленному диапазону -40⁰С ÷ +60⁰С, а влажность не должна превышать 98% при Т=25⁰С. Рабочее место релейного блока должно защищаться от электромагнитных волн, прямого солнечного излучения и попадания различных жидкостей.

Комплектация оборудования

• релейное устройство РЗЛ-01.02К1;
• эксплуатационное руководство;
• техпаспорт;
• ПО "Relsis Config".
