Устройство РЗА РС82

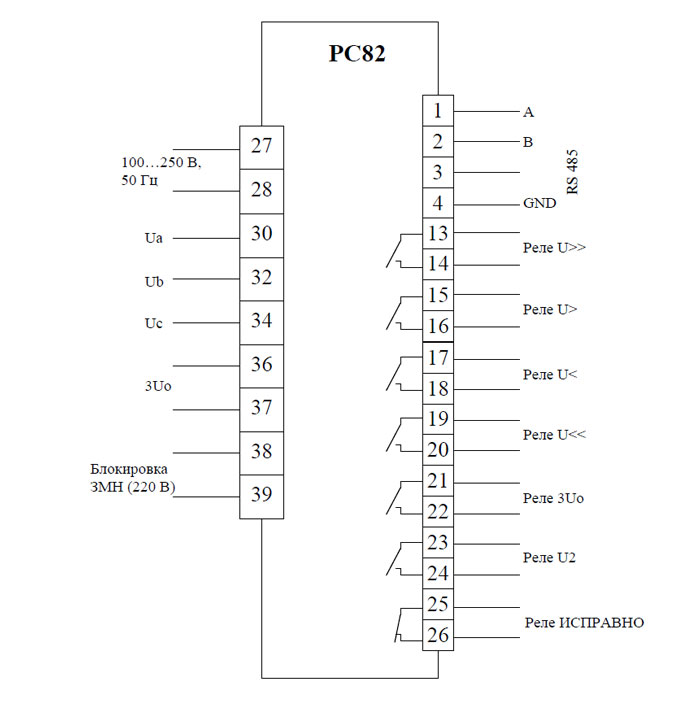

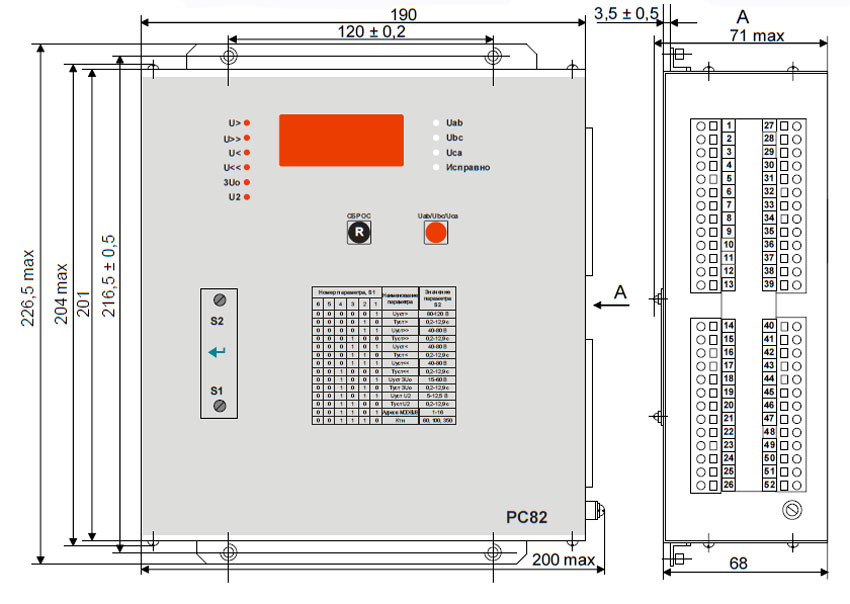

Трехфазные микропроцессоры РЗА РС82 используются в электрических схемах автоматики и релейной защиты в понижающих подстанциях. Подлежат установке для автоматизации и защиты секций распределительных пунктов 6-35 кВ. Изделие поставляется в специальном корпусе, изготовленном из нержавеющего металла, и разделяется на внутреннее основание и кожух. Оснащение устройства представляет собой консолидированный блок, сформированный из двух плат, объединенных друг с другом резьбовыми стойками. Правая боковая часть корпуса содержит клемник для наружных соединений и клемник для заземления. Наружная панель состоит из светодиодных и цифровых индикаторов, инструментов сброса индексации активации защит и контроля выключателем, отдела микропереключателей и функциональных кнопок.

Назначение устройства РЗА РС82

Трехфазное устройство токовой защиты РС82 изготавливается для многоцелевого применения и может выполнять одновременно следующие функции:

• Блокировка напряжения МТЗ;
• Защита всего спектра напряжения;
• ABP;
• Сигнализатор замыкания на землю;
• Контроль за работоспособностью электрических цепей.

Применение

Основное предназначение заключается в применении в схемах релейной защиты и автоматики понижающих подстанций. Применяется для обеспечения защитных функций подстанций, выполняя либо защитные операции, либо операции автоматики секций 6-35 кВ. Многоцелевое применение устройства позволяет заменить собой реле напряжения. Питание берется от напряжения входного типа, благодаря которому отсутствует необходимость создания других источников питания.

Особенности

Преимущества РС82 заключаются в следующем:

• Отсутствие необходимости подключения к отдельному источнику питания, так как электронная схема активируется благодаря входному напряжению;
• Подключение к различным устройствам напряжения от 100В до 250В;
• Проверка защиты по 3U и U2 в процессе работы;
• Многоцелевое применение;
• Использование вместо реле напряжения.

Меры безопасности

Защита от поражения электрическим током соответствует классу 01, согласно требованиям ГОСТа 12.2.007.0-75. Для обеспечения безопасности РС82 устанавливают на заземленные металлические конструкции. Заниматься обслуживанием оборудования и менять способ подключения возможно исключительно после отсоединения источников питания и источников измеряемого напряжения.
