Стойка контрольно измерительного пункта УКСГ для слабонесущих грунтов

Устройство УКСГ применяется для удержания стойки КИП в вертикальном положении в местности с несущей способностью грунтов. Устойчивость достигается за счет крепления стойки КИП на поверхности трубопровода.

Конструкционные особенности

Устройство крепления стойки КИП в грунтах УКСГ состоит из металлической платформы, которая устанавливается на поверхности трубопровода, благодаря хомутов. Между трубопроводами и конструкцией устанавливается прокладка, выполненная из резины. На металлическую платформу сверху трубопровода крепится пластиковый удлинитель из пластикового профиля. Длина удлинителя достигает от 1 до 2.5 м, в зависимости от глубины залегания трубопровода.

Сечение профиля выполняет удлинитель в зависимости от КИП, для которого используется данное устройство УКСГ. Стоит отметить, что внизу удлинителя имеется отверстие для ввода измерительных и силовых кабелей.

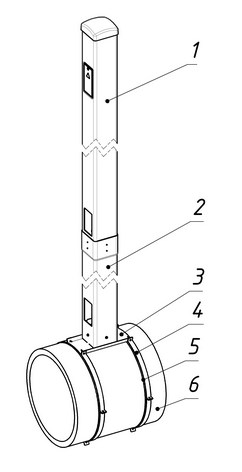

Рис.1 Схема Устройства крепления стойки УКСГ

1. Контрольно-измерительный пункт
2. Пластиковый удлинитель
3. Металлическая платформа
4. Хомуты крепления устройства
5. Резиновая прокладка
6. Трубопровод
