Трансформатор напряжения ЗНИОЛ

Трансформатор напряжения ЗНИОЛ используются в электроцепях измерения, устройств управления, защиты, автоматики, а также в электроустановках переменного тока с частотой 50-60 Гц в сети с изолированной нейтралью. Кроме того, данное трансформаторное оборудование применяется для установки в комплектных распределительных устройствах КРУ. Допускается эксплуатация силовых трансформаторов с мощностью не должна превышать предельно допустимую мощность. Нагрузка должна подключаться к основной обмотке.

На производстве конструкция периодически совершенствуется, поэтому возможны некоторые изменения в оборудовании.

Условия эксплуатации

• Относительная влажность 98% при t=25ºC согласно ГОСТа 15150-69. Климатическое исполнение У и Т, категория размещения 3.
• Допустимая высота над уровнем моря 1000 м;
• рабочее положение - вертикальное и горизонтальное;
• отсутствие солнечной радиации и прямого попадания воды.

Устройство

Трансформатор ЗНИОЛ - это блок, который состоит из магнитопровода и трех обмоток:

• первичной,
• вторичной;
• основной и дополнительной, залитой компаундом в состав которого входит эпоксидная смола.

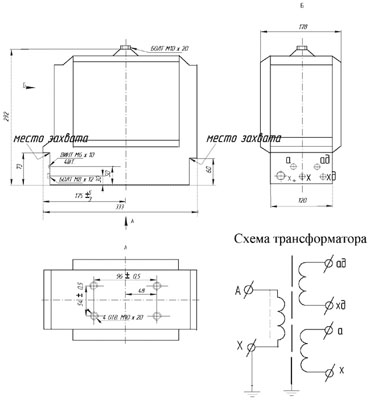

Рис.1 Габаритные и установочные размеры Трансформатора ЗНИОЛ

Сверху первичной обмотки проложен специальный экран из фольги, который соединен с высоковольтным выводом первичной обмотки. Высоковольтный вывод выведен в виде контактной гайки (резьба М10), который находится сверху трансформатора. Вывод заземления первичной обмотки выполнен в виде контактной гайки (резьба М8). Выводы вторичных обмоток выполняются в виде контактной гайки (резьба М6).

В литом блоке залиты гайки (резьба М10) для крепления трансформатора при монтаже. Средняя наработка на отказ 40105 часов. Средний срок службы 25 лет. Срок хранения 3 года. Вес - 33 кг.
