Таль ручная червячная передвижная двухскоростная г/п 5 и 8 т
Таль ручная червячная передвижная двухскоростная г/п 5 и 8 т используется для подъема/передвижения груза по подвесному монорельсовому пути двутаврового профиля в процессе монтажных, строительных работ. Они применяются как механизмы подъема и механизма передвижения груза для ручного однобалочного крана.
Данное оборудования снабжается механизмом для получения двухскоростного режима эксплуатации и для уменьшения тягового усилия подъема примерно в 2,5 раза. Вторая скорость рассчитана для ускоренного перемещения небольших грузов либо пустой подвески.

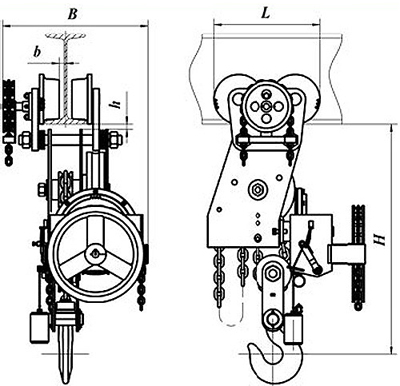

Рис.1 Габаритные и установочные размеры Тали ручной 5 и 8 т
| Наименование | Грузоподъемность, т | |
| 5 | 8 | |
| Высота подъема, м | 3;6;9;12 | |
| Габариты, мм | ||
| L | 355 | 480 |
| B | 520 | 620 |
| h | 16 | 16 |
| b | 16 | 13 |
| Круглозвенные калиброванные высокопрочные ТУ 14-178-255-93 (грузовые) | 1-В-9х27 | 8-10х30 |
| Круглозвенные калиброванные нормальной прочности ТУ14-178-255-93 (тяговые) | 1-Н-6х19 | |
Тяговое усилие подъема, кг
|
35 |
35 |
| Масса, кг | 146-206 | 303-375 |
| Монорельсовый путь | 30М-45М | 45М |
