Платиновый датчик по тонкопленочной технологии MR 828 и 845

Нет фото

Платиновый датчик тонкопленочный MR 828 и 845 предназначен для измерения и контроля температуры в резервуарах.

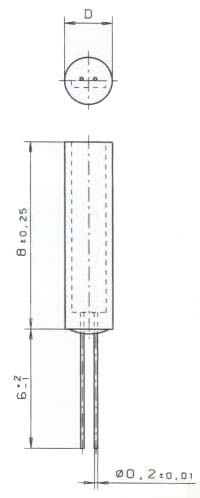

Схема датчика платинового MR-828

Рис.1 Схема датчика платинового MR-828

Технические данные
Наименование Диаметр D, мм
1 Pt 100 MR 828 2,8
1 Pt 500 MR 828 2,8
1 Pt 1000 MR 828 2,8
2 Pt 100 MR 828 2,8
2 Pt 1000 MR 828 2,8
1 Pt 100 MR 845 4,5
1 Pt 500 MR 845 4,5
1 Pt 1000 MR 845 4,5
2 Pt 100 MR 845 4,5
2 Pt 1000 MR 845 4,5
Технические характеристики
Наименование Значения
Рабочий диапазон температур -70°С... +500°С
Спецификация DIN EN 60751
Класс допуска В
Номинальное сопротивление 100, 500 и 1000 Ом при 0°С
Температурный коэффициент 3850 ppm/K
Выводы Платиновый провод, крытый никелем
Стабильность при длительной работе Max дрейф R0 - 0,1% после 1000ч при 500°С
Вибростойкость DIN EN 60751
Сопротивление изоляции >10 МОм при 20°С
>1 МОм при 500°С
Время ответа Вода (v=0,4 м/с):
MR 828: t0,5=0,9 c;t0,9=2,7 c
MR 845: t0,5=1,5 c;t0,9=4,6 c
Воздух (v=2 м/с):
MR 828: t0,5=12,3 c;t0,9=39,5 c
MR 845: t0,5=24,8 с;t0,9=78,8 с
Нагрев Вода (v=0,4 м/с):
MR 828: t0,5=0,9 c;t0,9=2,7 c
MR 845: t0,5=1,5 c;t0,9=4,6 c
Воздух (v=2 м/с):
MR 828: t0,5=12,3 c;t0,9=39,5 c
MR 845: t0,5=24,8 с;t0,9=78,8 с
