Модуль аналогового ввода RIO-AIU8

Модуль RIO-AIU8 относится к устройствам, используемым для построения разноплановых электронных систем управления различным оборудованием. RIO-AIU8 представляет собой восьмиканальный электронный узел, применяемый для приема сигналов, излучаемых аналоговыми датчиками, с целью их преобразования в цифровой сигнал.

Функциональные возможности

• прием и преобразование аналоговых сигналов в цифровые;
• обработка принятого сигнала (фильтрация, нормирование, масштабирование);
• диагностический контроль оборудования по параметрам входного сигнала;
• самодиагностика состояния модуля по запросу от устройства верхнего уровня;
• возможность независимой от управляющего контроллера обработки сигналов;
• поддержка удаленного использования устройства в сетях сбора данных и управления.

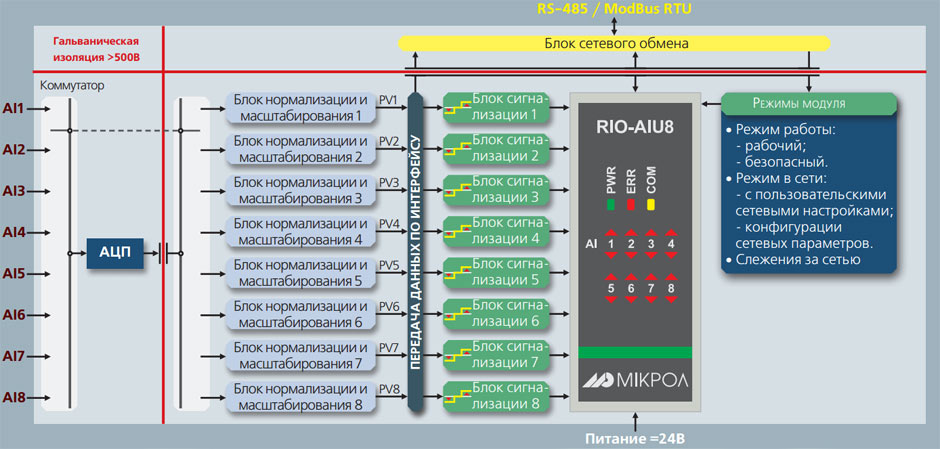

Рис. 1 - функциональная схема модуля аналогового ввода RIO-AIU8

Эксплуатационные сетевые режимы

Модуль может работать в 2-х режимах в сети, а именно:

• работа с пользовательскими сетевыми настройками;
• работа в режиме конфигурации параметров сети.

Принцип работы

Устройство RIO-AIU8 владеет интеллектуальной системой ввода информации, которая использует потенциал встроенного в модуль микропроцессора. Благодаря этому можно обрабатывать поступающие сигналы независимо от центрального контроллера. Обмен информационными потоками между модулем и сетью происходит с применением интерфейса RS-485 и протокола MODBUS RTU.

Преобразователь RIO-AIU8 может функционировать в нормальном, рабочем режиме и безопасном. При работе в нормальном режиме модуль используется в соответствии с настройками, заданными в процессе конфигурации параметров сети. Безопасный режим применяется для слежения за состоянием сети. Он активируется посредством подачи команды безопасного режима и начинает действовать по истечению устанавливаемого таймаута. Также в безопасный режим устройство переходит и в том случае, когда отсутствует связь с управляющим компьютером-контроллером.
