Контроллер МИК-52Н

Контроллер МИК-52Н относится к классу оборудования, которое позволяет в автоматическом режиме выполнять управление разными технологическими процессами. Это многофункциональный высокопроизводительный микропроцессорный контроллер, который позволяет выполнять управление процессами с использованием малоканальной схемы. Микроконтроллер обеспечивает возможность локального, каскадного, программного, супервизорного и многосвязного регулирования. МИК-52Н может применяться в таких отраслях, как машиностроение, энергетика, металлургия, химическая и пищевая промышленность и др.

Функционал микроконтроллера

  • контроллер позволяет поддерживать до 9-ти независимых контуров для регулирования технологическими процессами;
  • поддерживает до 80-ти функциональных алгоритмов непрерывной и дискретной обработки сигналов;
  • имеет возможность оперативного управления контроллером при помощи функциональных клавиш на передней панели;
  • поддерживает возможность ручной установки любых параметров и коэффициентов по каждому из блоков микроконтроллера;
  • обеспечивает возможность объединения до 31 контроллера в единую управляющую сеть.

Конструкционные особенности

Фактически МИК-52Н является комплексом специальных технических средств, каждое из которых выполняет определенный набор функций. В состав контроллера включен центральный микропроцессорный блок, а также набор интерфейсов для коммутации цепей ввода/вывода. Центральный блок контроллера предназначается для преобразования аналоговой и дискретной информации в цифровую форму, он также производит обработку цифровой информация и генерирует управляющие сигналы.

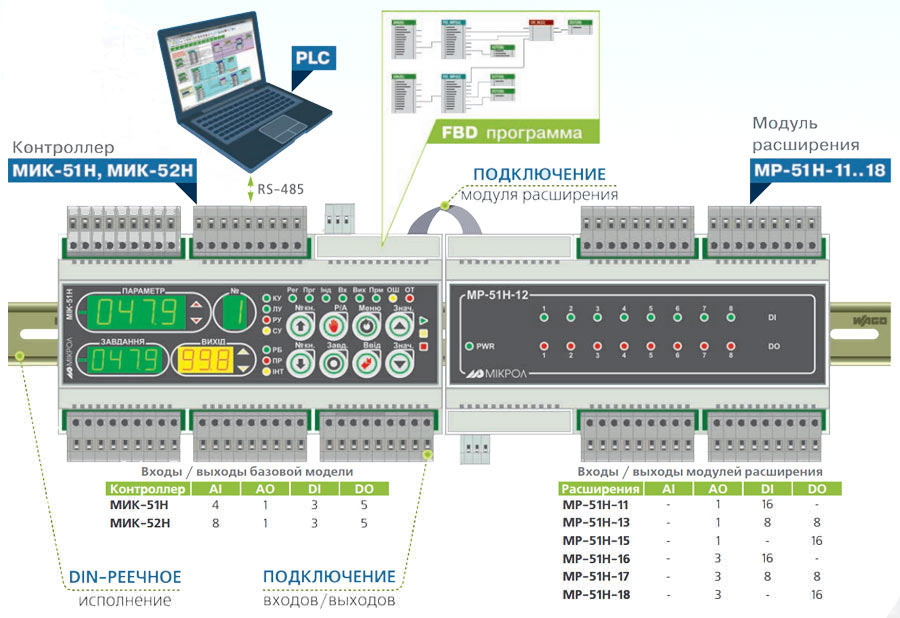

Структура и количество входов/выходов контроллера МИК-52Н

Рис. 1 - структура и количество входов/выходов МИК-52Н

Транспортировка и хранение контроллера

Транспортировка контроллера может выполняться любым транспортом. Важно чтобы перевозка осуществлялась в упаковке завода-изготовителя. Хранение устройства может осуществляться в сухих, отапливаемых и хорошо вентилируемых помещениях. Температура окружающей среды должна находиться в следующих пределах: от +40ºС до +70ºС, а влажность воздуха может достигать 80%. Исключено появление в воздушной среде токопроводящей пыли и агрессивных газов или паров, которые могут вызывать коррозию элементов контроллера.

Комплектация

  • микропроцессорный контроллер МИК-52Н;
  • монтажный рычаг;
  • технический паспорт;
  • руководство по использованию.

Технические характеристики

  • Объем памяти: ПЗУ - 256 кбайт, ОЗУ - 8 кбайт;
  • Время цикла, не болле - 0.1с;
  • Количество алгоблоков - до 99;
  • Допустимая погрешность преобразования: АЦП: ±0.2%; ЦАП: ±0.2%;
  • Канал интерфейсной связи RS-485 (2/4 проводной);
  • Скорость обмена устанавливается пользователем - от 2400 до 921600 бит/с;
  • Температура от -40°С до +70°С;
  • Напряжение питания ~110..242В, (50±1)Герц;
  • Мощность - 7 ВА;
  • Ток потребления 300 мА;
  • Габариты - 110х160х58 мм;
  • Вес - 0,5 кг.
