Индикаторы натяжения ИН
Индикатор ИН используется для индикации натяжения проволоки либо каната в процессе спуска либо подъема приборов, устройств и инструментов для скважинных работ. Он является комплектующим изделием установок для проведения гидродинамических исследований и ремонта в нефтяных и газовых скважинах.
Условия эксплуатации
Температура окружающего воздуха -40...+70ºС. Относительная влажность не должна превышать 100% при t=25ºС. Климатическое исполнение М категория 1 согласно ГОСТа 15150-69, а для показывающего прибора климатическое исполнение М категория 2. Степень защиты индикатора и его составных частей IP53 (для трансформатора) и IP63 (для показывающего прибора).

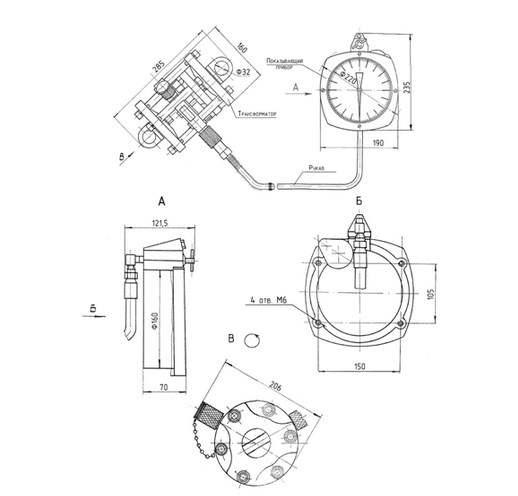

Рис.1 Схема габаритных и установочных размеров Индикатора ИН
Рис.2 Монтаж индикаторов натяжения ИН
| Наименование | Значения |
|
Типоразмеры
|
для индикации натяжения проволоки для индикации натяжения проволоки и каната |
|
Интервал индикаций усилий натяжения в двух ветвях проволоки или каната, изогнутых под прямым углом:
|
от 0 до 10 кН (1000 кгс) от 0 до 20 кН (2000 кгс) |
| Рабочая жидкость | ПМС-10 (ПМС-20) ГОСТ 13032-77 |
|
Диапазон давления рабочей жидкости в системе индикатора
|
от 0 до 3,4 МПа (34,0 кгс/см2) от 0 до 6,8 МПа (68,0 кгс/см2) |
|
Цена деления шкалы показывающего прибора
|
50 Н (5 кгс) 100 Н (10 кгс) |
|
Погрешность индикатора
|
±1 ±0,6 |
| Вес, кг | 12,5 |
