Гидравлический дроссель ДЛ 6,3

Гидравлический дроссель ДЛ 6.3 используется для регулировки потока рабочей жидкости (минеральное масло), проходящей через трубопровод. Основные преимущества данного типа устройства:

  • низкий уровень гидравлических потерь;
  • компактность;
  • резьбовое соединение для трубопроводов.

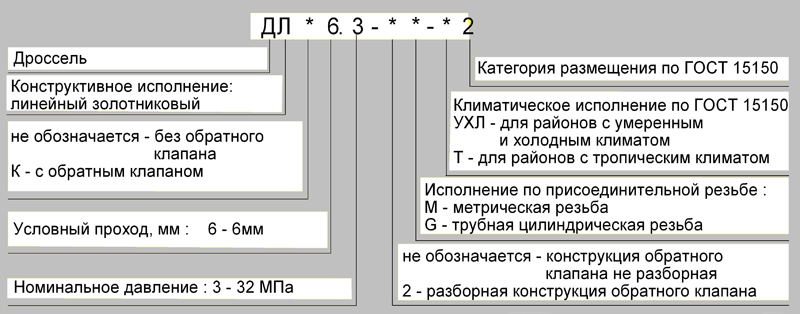

Структура условного обозначения при заказе

Структура обозначения Дросселя ДЛ-6,3

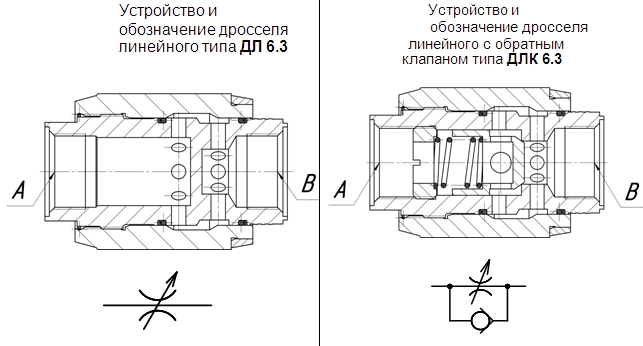

Габаритные и присоединительные размеры Дросселя ДЛ 6,3

Рис.1 Габариты и присоединительные размеры Дросселя ДЛ-6,3

Технические характеристики
Наименование Значения
Условный проход, мм 6
Давление на входе, МПа:
  • номинальное
  • max



32

38
Давление открывания, МПа 0,05
Расход рабочей жидкости, л/мин:
  • номинальный
  • max



12,5

20
Расход рабочей жидкости через закрытый дроссель, см3/мин, не более 400
Вес,кг 0,3
