Фотоприемное устройство ФУО-138

Нет фото

Фотоприемное устройство одноканальное ФУО-138 имеет металлостеклянный корпус серии 4112.16-1, светофильтр СЗС-22. Тип исполнения - герметичное. Устройство имеет логарифмический выход, усиление медленно изменяющихся сигналов и 2 цепи внешней балансировки.

Область применения

Фотоприемное устройство применяется в системе фотоэкспонометрии.

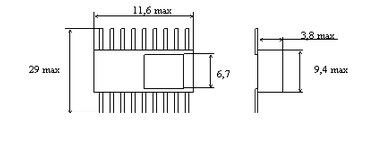

Габаритные и установочные размеры фотоприемного устройства ФУО-138

Рис.1 Габаритные и установочные размеры фотоприемного устройства ФУО-138

Технические характеристики

Наименование

ФУО-138А

ФУО-138Б

Площадь фоточувствительного элемента, мм2

32,16

32,16

Рабочее напряжение, В

5,0

5,0

Диапазон спектральной чувствительности, мкм

0,37-0,8

0,37-1,1

Выходная энергетическая характеристика ФПУ, линейная в диапазоне выходных токов, мкА



1–100



1–100

Интервал регулирования токовой чувствительности ФПУ, А/лк



3·108-3·103



3·108-3·103

Нелинейность энергетической характеристики напряжения фотосигнала, %:

  • в диапазоне: 0,01 – 0,1 лк,
  • в диапазоне: 0,1 – 1000 лк





30,0

15,0





30,0

15,0

Температурный коэффициент напряжения фотосигнала, % / оС, не более



1,0



1,0

Время нарастания (Е = 10 лк), мкс

150,0

150,0

Время спада (Е = 10 лк), мкс

650,0

650,0

Ток потребления, мА

7,0

7,0

Изменение величины напряжения выходного фотосигнала при изменении напряжения питания, %/В

10,0

10,0
