Фильтр-регулятор П-МК04

Фильтр-регулятор П-МК04 используется для очистки сжатого воздуха от твердых частиц и капельной влаги, удаления конденсата, регулирования, поддержания величины давления на указанном уровне. Величина условного прохода - 06; 10; 16 мм. Вид присоединительных отверстий:

• метрическая резьба, удаление конденсата в автоматическом режиме - 1;
• коническая резьба, удаление конденсата в автоматическом режиме - 2;
• метрическая резьба, удаление конденсата - 3;
• коническая резьба, удаление конденсата - 4;
• метрическая резьба без удаления конденсата - 5;
• коническая резьба без удаления конденсата - 6;
• гладкое отверстие, удаление конденсата в автоматическом режиме - 7;
• гладкое отверстие, удаление конденсата - 8;
• гладкое отверстие без удаления конденсата - 9.

Класс загрязненности на выходе сжатого воздуха

• 0 - класс загрязненности не ниже 0;
• 4 - класс загрязненности не ниже 4;
• 6 - класс загрязненности не ниже 6;
• 8 - класс загрязненности не ниже 8;
• Х - не выполняет функцию очистки сжатого воздуха.

Функциональные возможности

Фильтр П-МК04 выполняет очистку сжатого воздуха от воды и минерального масла, твердых частиц и удаления конденсата, а также регулирование и поддержание давления на указанном уровне. Кроме того, данное устройство позволяет сделать сброс давления, чтобы предотвратить повышение давления на выходе над давлением настройки.

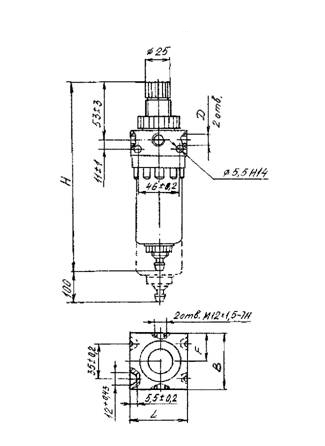

Рис.1 Габаритные и установочные размеры фильтра П-МК04 (Dy06)

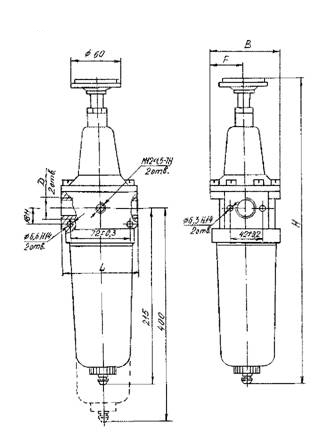

Рис.2 Габаритные и установочные размеры фильтра П-МК04 (Dy10, Dy16)
