Электрогидрореле КЭГ
Электрогидравлическое реле используется для дистанционного управления пневматическими и гидравлическими исполнительными механизмами одностороннего и двухстороннего действия.
Условия эксплуатации
Температура окружающего воздуха +6...+55ºС. Относительная влажность составляет 100% при t=25ºC. Климатическое исполнение У2 согласно ГОСТа 15150-69. Степень взрывозащиты IP55 согласно ГОСТа 14254-96.

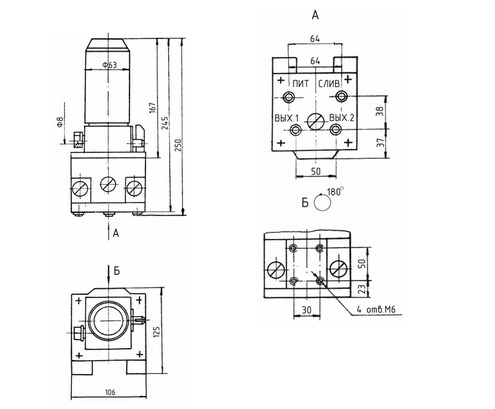

Рис.1 Габаритные и установочные размеры Электрогидравлического реле КЭГ
| Наименование | КЭГ-Д-16/8 | КЭГ-И-16/8 |
| Режим работы | длительный | импульсный (кратковременный) |
| Управляющий сигнал, напряжение постоянного тока, В | 24+2,4 -3,6 | 24+2,4 -3,6 |
| Длительность импульса, с | - | ≥1 ≤20 |
| Потребляемая мощность, Вт | 3,5 | 6 |
| Напряжение срабатывания, В | 18 | 18 – при положительной полярности импульса |
| Напряжение отпускания, В | - | от 1 до 4 – при отрицательной полярности импульса |
