Дифференциальные гидравлические цилиндры ГЦ- 25

Гидравлический цилиндр  двойного действия ГЦ-25 применяются в промышленности для перемещения рабочей жидкостью поршня в обеих направлениях.

Структура условного обозначения

ГЦ-25-80.56.160.ПА+ПВ, где:

• ГЦ гидравлический цилиндр;
• 25 рабочее давление;
• 80 диаметр поршня;
• 56 диаметр штока;
• 160 ход штока;
• ПА+ПВ исполнение по способу монтажа (проушина под сварку со стороны штока +проушина под сварку со стороны задней крышки).

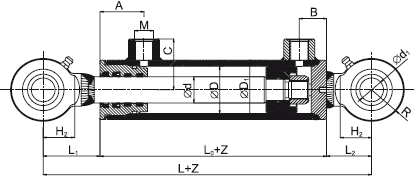

Рис.1 Габаритные и присоединительные размеры гидроцилиндров ГЦ-25

Рис.2 Схема гидроцилиндров ГЦ-25

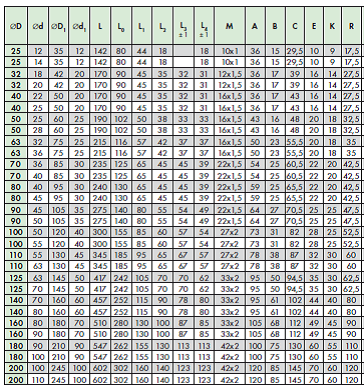

Таблица.1 Габаритные и монтажные размеры

Виды креплений для монтажа гидроцилиндров

Рис.3 Проушина под приварку тип А

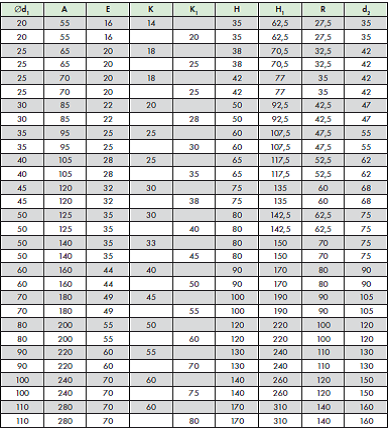

Таблица. 2 Монтажные размеры проушины под приварку типа А

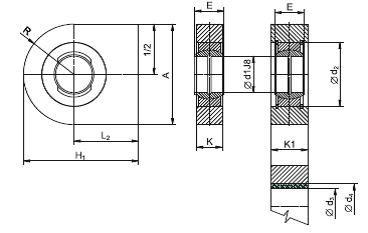

Рис.4 Проушина под приварку тип В

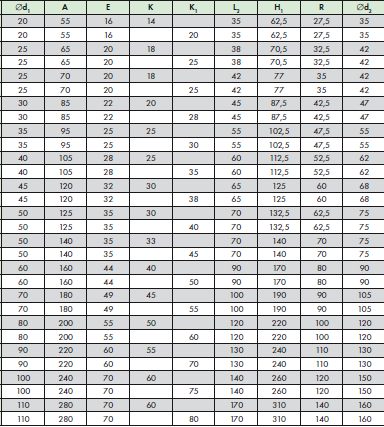

Таблица. 3 Монтажные и габаритные размеры Проушины под приварку тип В

Рис. 5 Проушина под приварку тип С

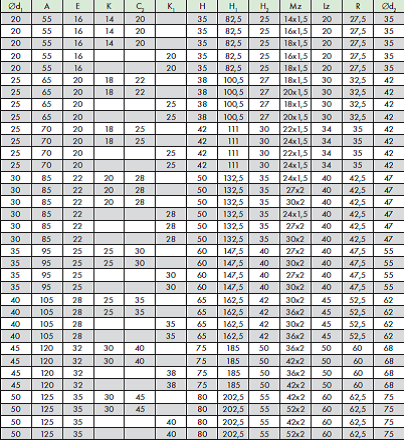

Таблица. 4 Проушина под приварку тип С

Рис. 6 Проушина под приварку тип F

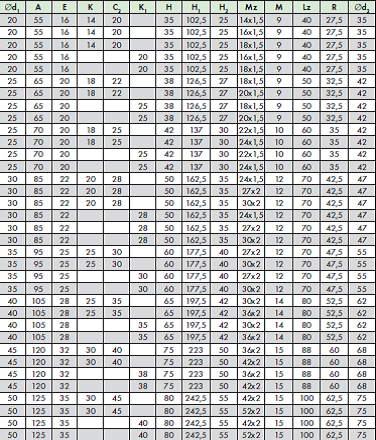

Таблица. 5 Монтажные и габаритные размеры Проушины под приварку тип F

Рис.6 Проушина под приварку по типу D

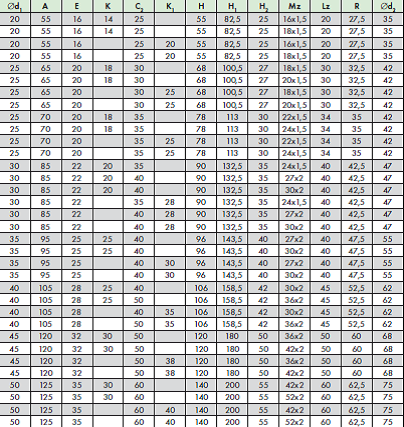

Таблица. 6 Монтажные и габаритные размеры Проушины под приварку по типу D
