Датчик числа оборотов ИС-144
Датчик ИС-144 используется для измерения числа оборотов валов прибора в интервале 21000±1000 об/мин. Однако через каждые 50±10 оборотов вала датчика на входе следует одно замыкание (размыкание) контактов.

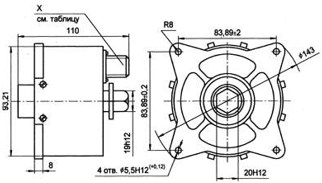

Рис.1 Габаритные и установочные размеры Датчика числа оборотов ИС-144
Технические характеристики
- Габаритные размеры: диаметр 143 х 110 мм.
- Установочные размеры: 4 отверстия Ø5, 5Н12 (+0,12) с координатами (90 ± 0.2 мм), (90±0,2) мм.
- Переходное сопротивление замкнутых контактов датчика не должно быть более 0.5 Ом при токе 300 мкА в нормальных условиях.
- Сопротивление электроцепи при разомкнутых контактах 10 МОм.
- Пределы рабочих температур от -50 до +70 ºС.
